تصور کنید برق شبکه قطع شده و تمام امید شما به دیزل ژنراتور داخل مجموعه است. دستگاه استارت میخورد، روشن میشود، اما تجهیزات حساس و الکترونیکی کار نمیکنند یا مرتباً خاموش و روشن میشوند. در این سناریوی دلهرهآور، شما با یکی از رایجترین چالشهای سیستمهای برق اضطراری مواجه شدهاید.
افت ولتاژ ناگهانی یا تدریجی، نهتنها راندمان کار شما را به صفر میرساند، بلکه میتواند آسیبهای میلیاردی به بردهای الکترونیکی، پمپها و تجهیزات گرانقیمت کارگاه یا کارخانه شما وارد کند. در این مقاله کاربردی، ابتدا بررسی میکنیم که علت افت ولتاژ در دیزل ژنراتور چیست و سپس یک راهنمای عملی و گامبهگام برای عیبیابی و رفع این مشکل در اختیار شما قرار میدهیم.

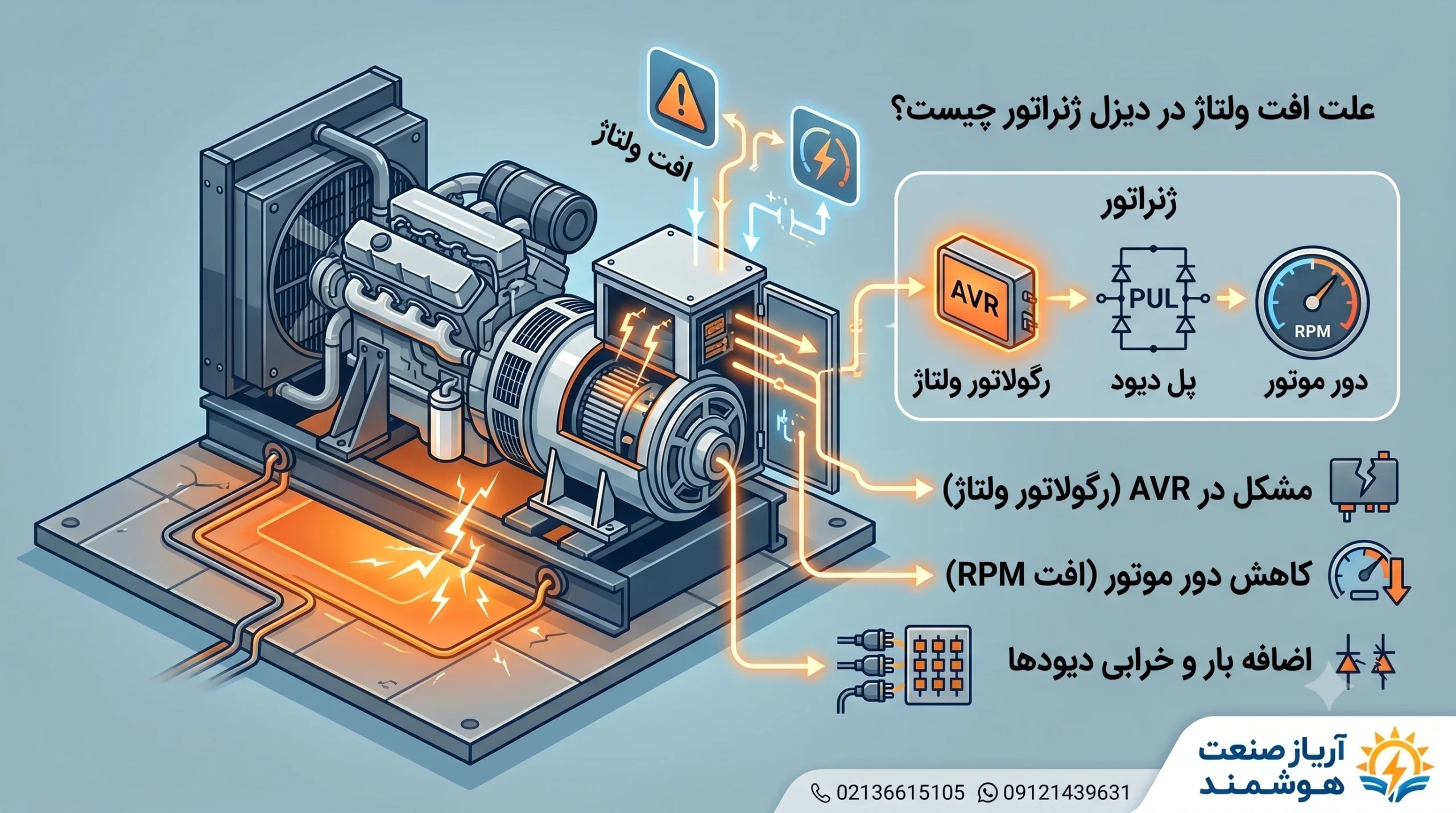

چرا ولتاژ دیزل ژنراتور افت میکند؟ (ریشهیابی قطعات)
افت ولتاژ معمولاً ناشی از عدم هماهنگی بین بخش مکانیکی (موتور) و بخش الکتریکی (ژنراتور یا ژنراتور القایی) است. برای اینکه دقیقاً بدانید مشکل از کجاست، باید نگاهی به متهمان اصلی این ماجرا بیندازیم:
۱. خرابی رگولاتور ولتاژ یا AVR (متهم ردیف اول)
قطعه کوچک اما حیاتی به نام AVR (Automatic Voltage Regulator) وظیفه تثبیت ولتاژ خروجی را بر عهده دارد. اگر این قطعه به دلیل نوسانات بار، گرما یا کیفیت پایین دچار سوختگی یا نیمسوز شدن شود، توانایی تنظیم تحریک سیمپیچ را از دست میدهد و خروجی دستگاه به شدت افت میکند.
۲. کاهش دور موتور دیزل (افت RPM)
ولتاژ خروجی ژنراتور با سرعت چرخش موتور رابطه مستقیم دارد. استاندارد دور موتور در اکثر دیزل ژنراتورها ۱۵۰۰ یا ۳۰۰۰ دور در دقیقه است. اگر به هر دلیلی مثل گرفتگی فیلتر سوخت، وجود هوا در سیستم گازوئیل، یا ضعیف شدن پمپ سوخت، دور موتور کاهش یابد، خروجی ولتاژ نیز به همان نسبت سقوط خواهد کرد.
۳. اعمال بار بیش از حد (Overload)
هر دیزل ژنراتوری یک توان نامی (Prime) و یک توان اضطراری (Standby) دارد. اگر در زمان بهرهبرداری، مصرفکنندههایی بیشتر از توان تعریفشده دستگاه را وارد مدار کنید، سیستم با افت شدید ولتاژ و فرکانس مواجه میشود تا جایی که ممکن است موتور کاملاً زیر بار خفه کند.
۴. نقص در دیودها و پل دیود
دیودها وظیفه یکسوسازی جریان را در سیستم تحریک بر عهده دارند. سوختن حتی یکی از دیودها در پل دیودی باعث میشود جریان تحریک کافی به سیمپیچ اصلی نرسد و خروجی دستگاه به شدت کاهش یابد.
جدول راهنمای سریع ریشهیابی افت ولتاژ
بررسی جدول زیر به شما کمک میکند تا سریعتر علت افت ولتاژ در دیزل ژنراتور را ریشهیابی کرده و قطعه معیوب را شناسایی کنید:
| نشانه ظاهری دستگاه | علت احتمالی | قطعه یا بخش نیازمند بررسی |
|---|---|---|
| موتور خوب کار میکند اما ولتاژ پایین است | خرابی یا تنظیم نبودن AVR | رگولاتور ولتاژ (AVR) |
| صدای موتور تغییر کرده و دود سیاه میکند | اضافه بار یا مشکل سوخت | فیلترها و میزان بار مصرفی |
| ولتاژ با نوسان شدید همراه با افت است | شل بودن اتصالات یا نقص دیود | ترمینالها و پل دیود |
| موتور گاز نمیخورد و سرعتش پایین است | گرفتگی مسیر سوخت یا خرابی گاورنر | فیلتر گازوئیل و سنسور دور |
یک نکته طلایی از باتجربهها: > همیشه پیش از دستکاری قطعات الکتریکی، فیلترهای سوخت و هوا را چک کنید. در بسیاری از مواقع، یک گرفتگی ساده در فیلتر گازوئیل باعث عدم سوخترسانی صحیح، افت دور موتور و در نتیجه افت ولتاژ میشود.
آموزش گامبهگام رفع خرابی و احیای ولتاژ ژنراتور
اگر با این مشکل مواجه شدید، آرامش خود را حفظ کنید و مراحل زیر را به ترتیب برای عیبیابی انجام دهید:
گام اول: جداسازی بار مصرفی
قبل از هر کاری، دژکتور یا کلید اصلی خروجی ژنراتور را قطع کنید. دستگاه باید بدون هیچگونه بار مصرفی (در حالت بیباری یا No-Load) کار کند. اگر در حالت بیباری ولتاژ به حالت استاندارد (مثلاً ۴۰۰ ولت بین فازها) برگشت، مشکل از اضافه بار کلیدها یا اتصال کوتاه در شبکه توزیع شماست.
گام دوم: سنجش و تنظیم دور موتور (فرکانس)
یک مولتیمتر یا فرکانسمتر را به خروجی متصل کنید. فرکانس خروجی باید روی ۵۰ هرتز (یا کمی بالاتر در حالت بیباری، حدود ۵۱ تا ۵۲ هرتز) باشد. اگر فرکانس پایین است، دور موتور کم است. با تنظیم پیچ گاورنر یا سیستم سوخترسانی، دور موتور را به حد استاندارد برسانید.
گام سوم: تست و کالیبراسیون AVR
روی اکثر رگولاتورهای ولتاژ، یک پتانسیومتر کوچک به نام VOLT وجود دارد. با استفاده از یک پیچگوشتی ساعتی کوچک، خیلی آرام این پتانسیومتر را بچرخانید و ببینید آیا ولتاژ تغییری میکند یا خیر. اگر با چرخاندن آن هیچ تغییری در ولتاژ خروجی حاصل نشد، احتمالاً عمر AVR دستگاه شما به پایان رسیده است.
گام چهارم: چک کردن اتصالات و سیمکشیها
لرزشهای مداوم دیزل ژنراتور میتواند به مرور زمان باعث شل شدن فیشها، اتصالات ترمینال خروجی و سیمهای متصل به AVR شود. مطمئن شوید تمام سوکتها محکم در جای خود قرار دارند و هیچ اثری از سوختگی یا قطعشدگی در آنها نیست.
تامین قطعات اصلی؛ کلید حل دائمی مشکل افت ولتاژ
برطرف کردن برخی از خرابیها نیاز به تعویض قطعات مصرفی یا تخصصی دارد. استفاده از قطعات تقلبی و بیکیفیت بازار نهتنها مشکل را حل نمیکند، بلکه ممکن است باعث سوختن کامل سیمپیچ ژنراتور شود که هزینههای سرسامآوری روی دست شما خواهد گذاشت.
مجموعه آریاز صنعت هوشمند به عنوان تامینکننده تخصصی و بیواسطه قطعات نیروگاهی و برق اضطراری، تمامی ملزومات مورد نیاز شما را با تضمین اصالت و کیفیت تامین میکند. اگر برای حل مشکل دستگاه خود نیاز به قطعات زیر دارید، ما در سریعترین زمان ممکن آنها را به دست شما میرسانیم:
- انواع رگولاتور ولتاژ (AVR) برای ژنراتورهای استامفورد، لروی سامر، مکالته و …
- انواع فیلترهای سوخت، روغن و هوا از بهترین برندهای جهانی
- پل دیود، دیود و وریستورهای اصلی
- تجهیزات جانبی موتور برق و پنلهای خورشیدی
نیاز به مشاوره فوری و خرید قطعات دارید؟
برای دریافت مشاوره رایگان و عیب یابی ولتاژ ژنراتور از کارشناسان فنی و استعلام قیمت قطعات، همین حالا با ما تماس بگیرید. ما تا راهاندازی کامل و پایدار دستگاه در کنار شما هستیم.
